Zyklengesteuerte Drehmaschinen

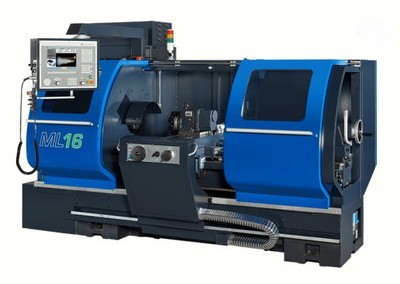

Milltronics - ML 16 ⁄ 18 ⁄ 22 ⁄ 26
Die Zyklendrehmaschine erlaubt dem Anwender ohne besondere CNC-Ausbildung komplizierte Konturen wie Kegel, Radien, Gewinde sehr schnell, unkompliziert und präzise zu fertigen insbesondere in der Einzelstückfertigung.
Die neue Flachbett - Drehmaschine ist eine stabile und kräftige Maschine für die Einzelteil und Kleinserienfertigung. Alle Grundfunktionen sind für manuellen, halbautomatischen und vollautomatischen Betrieb ausgelegt. Die Steuerung arbeitet im Teach-in Betrieb, hat Klartext-Dialogprogrammierung, Probelauf mittels elektronischer Handräder und Grafik und ist außerdem Fanuc kompatibel.
Spezifikationen:
| Maschinenmodell | ML16 ⁄ 40 | ML18 ⁄ 60 | ML22 ⁄ 60 | ML26 ⁄ 40 |
| Umlauf über Bett | 440 mm | 475 mm | 550 mm | 650 mm |
| Umlauf über Schlitten | 190 mm | 240 mm | 310 mm | 410 mm |
| Drehlänge | 1130 mm | 1600 mm | 1600 mm | 1000 mm |
| Spindelnase | A2-5 | D1-6 | A1-8 | A1-8 |
| Futter | 200 mm | 250 mm | 315 mm | 400 mm |
| Spindelbohrung | 52 mm | 65 mm | 82 mm | 82 mm |
| Drehzahl | 100 - 4000 Upm | 100 - 2600 Upm | 40 - 2000 Upm | 40 - 2000 Upm |
| Antriebsleistung | 11 ⁄ 7.5 kW | 15 ⁄ 11 kW | 18 ⁄ 11 kW 2-Stufen Motor |
18 ⁄ 11 kW 2-Stufen Motor |
| Eilgang X ⁄ Z | 12 m⁄min | 12 m⁄min | 12 m⁄min | 12 m⁄min |
| Revolver Standard | 8-fach | 8-fach | 8-fach | 8-fach |
| Werkzeugquerschnitt | 20 mm | 20 mm | 25 mm | 25 mm |
| Reitstock | ||||
| Pinolendurchmesser | 65 mm | 80 mm | 100 mm | 100 mm |
| Pinolenhub | 150 mm | 150 mm | 150 mm | 150 mm |
| Pinolen-Innenkegel | MK 4 | MK 5 | MK 5 | MK5 |
| Gewicht | 2700 kg | 3850 kg | 4500 kg | 4300 kg |
| Abmessung | 1.8 x 3 m | 3.7 x 2.2 m | 3.8 x 2.6 m | 3.3 x 2.6 m |
Änderungen Spezifikationen vorbehalten
Grundmaschine mit Milltronics 9000 DGI CNC
USB Anschluss und Netzwerk
120 GB Festplatte Teilespeicher
15" LCD Touch Screen Farbmonitor
Spezialschloßkasten für manuelle Bedienung
Automatische Zentralschmierung
Automatischer 8-fach Revolver
Kühlmitteleinrichtung
Maschinenleuchte
Späne- und Spritzschutz
Betriebsstundenzähler
Offline-Programmiersoftware
Bedienwerkzeug
Dokumentation und Bedienungsanleitung
Technische Änderungen vorbehalten
Steuerungsbeschreibung 9000 CNC Drehen
| G & M Code Programmierung in DIN ISO Dialog-Programmierung über feste Zyklen 4 GB RAM-Teilespeicher 120 GB Festplatte Programmspeicher Manuelle Bedienung ( ML Modelle ) Einmal-Zyklen, Teach-In ( ML Modelle ) Spindelsteigungsfehlerkompensation Backlash-Kompensation Schneidenradius-Kompensation 15" Touchscreen Monitor USB Anschluss und Netzwerk Spindel-Override, Vorschub-Override Volltastaturinterface Programmierbare Sicherheitszonen Kreisberechnung über 3 Punkte Tangentenfunktion, Fasen und Verrunden Diagnose Satzverarbeitung 3000 Blöcke ⁄ sec. Inch ⁄ Metrisch Umschaltung Benutzer definierte Makros Trigonometrie Assistent Auto DXF Import 3D Werkzeugbahn Graphik Solid Model Graphik Display Spindelleistungsanzeige |
Werkstückzähleranzeige Betriebsstundenzähler Elektronisches Handrad Koordinate rotieren, Skalieren, Spiegeln Vorschub und Spindel Override Poti 99 Werkzeugkorrekturen Schnittkraftüberwachung 6 Arbeitskoordinaten (G54-G59) G92 Koordinatensystemeinstellung Starres Gewindebohren Feste Zyklen: Bohren Drehen Planen Ausdrehen Gewindebohren Stechen Gewinde Tangenten ⁄ Kreis Generator Eckenverrunden und Fasen Unterprogrammaufruf 50-fach Schachteln MDI Handeingabe Hintergrund Editieren Programm ⁄ Parameter Schutz |
