Schrägbett CNC Drehmaschinen

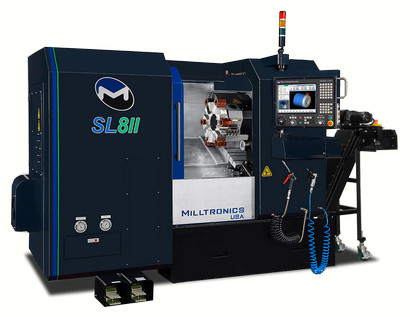

Milltronics - SL6-II ⁄ SL8-II ⁄ SL10-II
Milltronics-CNC-Schrägbettdrehmaschinen sind
Qualitäts-Werkzeugmaschinen zu günstigen Preisen!
Linearführungen auf einer massiven Gusskonstruktion erzielen gute Dämpfungseigenschaften und ermöglichen hohe Verfahrgeschwindigkeiten bei langer Lebensdauer der Führungen. Hohe Spindeldrehzahlen mit konstanter Schnittgeschwindigkeit liefern eine optimale Oberflächenqualität. Komfortable Programmierung und Bedienung durch eine moderne PC-Steuerung (Standardzyklen mit Dialogeingabe - großes Farbdisplay). Ein elektrischer 12-fach Werkzeugrevolver und ein hydraulisches Kraftspannfutter gehören zur Standardausrüstung
Spezifikationen:
| Maschinenmodell | SL6-II | SL8-II | SL10-II |
| Umlauf über Bett | 405 mm | 550 mm | 580 mm |
| Umlauf über Schlitten | 240 mm | 300 mm | 400 mm |
| Drehlänge | 340 mm | 530 mm | 760 mm |
| Spindelnase | A2-5 | A2-6 | A2-8 |
| Futter | 150 mm | 200 mm | 250 mm |
| Spindelbohrung | 56 mm | 78 mm | 95 mm |
| Drehzahl | 0 - 6000 Upm | 0 - 4000 Upm | 0 - 3000 Upm |
| Antriebsleistung | 13 ⁄ 7.5 kW | 17 ⁄ 11 kW | 22 ⁄ 15 kW |
| Eilgang X ⁄ Z | 30 m⁄min | 30 m⁄min | 30 m⁄min |
| Revolver Standard | 12-fach | 12-fach | 12-fach |
| Werkzeugquerschnitt | 20 mm | 25 mm | 25 mm |
| Reitstock | |||
| Pinolendurchmesser | 58 mm | 58 mm | 90 mm |
| Pinolenhub | 88 mm | 88 mm | 119 mm |
| Pinolen-Innenkegel | MK 4 | MK 5 | MK 5 |
| Gewicht | 3200 kg | 4030 kg | 4840 kg |
| Abmessung | 3180 x 2505 mm | 4490 x 2650 mm | 4160 x 2850 mm |
Änderungen Spezifikationen vorbehalten
Grundmaschine mit Milltronics 9000 DGI CNC
USB Anschluss und Netzwerk
120 GB Festplatte Teilespeicher
15" LCD Touch Screen Farbmonitor
Automatische Zentralschmierung
Automatischer 12-fach Revolver
Kühlmitteleinrichtung
Maschinenleuchte
Späne- und Spritzschutz
Betriebsstundenzähler
Offline-Programmiersoftware
Bedienwerkzeug
Dokumentation und Bedienungsanleitung
Technische Änderungen vorbehalten
Steuerungsbeschreibung 9000 CNC Drehen
| G & M Code Programmierung in DIN ISO Dialog-Programmierung über feste Zyklen 4 GB RAM-Teilespeicher 120 GB Festplatte Programmspeicher Spindelsteigungsfehlerkompensation Backlash-Kompensation Schneidenradius-Kompensation 15" Touchscreen Monitor USB Anschluss und Netzwerk Spindel-Override, Vorschub-Override Volltastaturinterface Programmierbare Sicherheitszonen Kreisberechnung über 3 Punkte Tangentenfunktion, Fasen und Verrunden Diagnose Satzverarbeitung 3000 Blöcke ⁄ sec. Inch ⁄ Metrisch Umschaltung Benutzer definierte Makros Trigonometrie Assistent Auto DXF Import 3D Werkzeugbahn Graphik Solid Model Graphik Display Spindelleistungsanzeige |
Werkstückzähleranzeige Betriebsstundenzähler Elektronisches Handrad Koordinate rotieren, Skalieren, Spiegeln Vorschub und Spindel Override Poti 99 Werkzeugkorrekturen Schnittkraftüberwachung 6 Arbeitskoordinaten (G54-G59) G92 Koordinatensystemeinstellung Starres Gewindebohren Feste Zyklen: Bohren Drehen Planen Ausdrehen Gewindebohren Stechen Gewinde Tangenten ⁄ Kreis Generator Eckenverrunden und Fasen Unterprogrammaufruf 50-fach Schachteln MDI Handeingabe Hintergrund Editieren Programm ⁄ Parameter Schutz |
