Standard - Vertikal - Bearbeitungszentren
SK40 - Linearführungen - riemengetriebene Spindel

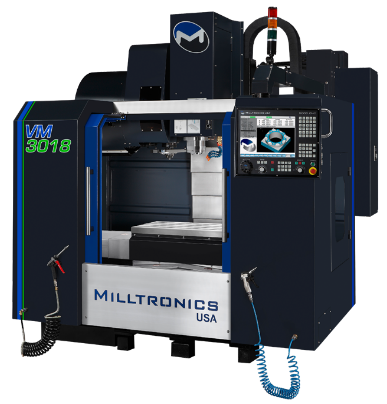

M I L L T R O N I C S VM2515 - VM3018 - VM4020 - VM5020 - VM5020EZ
Die Bearbeitungszentren VM sind Maschinen mit einem sehr günstigen Preis-Leistungsverhältnis und sind besonders für den Einsatz im Werkzeug- und Formenbau, Musterbau sowie für die Kleinserienfertigung geeignet.
- schwenkbares Bedienpult
- stark verippter Werkzeugmaschinen-Guss
- Linear - Kugelführungen
- geschliffener Tisch und geschliffene Auflageflächen für Führungsschienen
- geschliffene vorgespannte Kugelrollspindeln
- riemengetriebene Spindel mit 10.000 Upm und Sperrluft
- Spindel - Ausblasen und Werkzeuglöse-Taster
- breite Seitentüren für bequeme Reinigung und Bearbeitung langer Werkstücke
Maschinenbeschreibung:
| VM2515 | VM3018 | VM4020 | VM5020 | VM5020EZ | |
| Verfahrweg X | 635 mm | 762 mm | 1016 mm | 1270 mm | 1270 mm |
| Verfahrweg Y | 380 mm | 457 mm | 508 mm | 508 mm | 508 mm |
| Verfahrweg Z | 508 mm | 508 mm | 508 mm | 508 mm | 508 mm |
| Tisch - Spindel | 101 - 610 mm | 101 - 610 mm | 101 - 610 mm | 101 - 610 mm | 251 - 759 mm |
| Tischgrösse | 762 x 406 mm | 860 x 457 mm | 1168 x 508 mm | 1320 x 508 mm | 1320 x 508 mm |
| Tischbelastung | 650 kg | 780 kg | 900 kg | 900 kg | 900 kg |
| Eilgänge | 24 m⁄min | 24 m⁄min | 24 m⁄min | 24 m⁄min | 24 m⁄min |
| Spindel | BT40 Big Plus | BT40 Big Plus | BT40 Big Plus | BT40 Big Plus | BT40 Big Plus |
| Spindel UpM | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 |
| Spindelmotor | 11 ⁄ 7.5 kW | 15 ⁄ 11 kW | 15 ⁄ 11 kW | 15 ⁄ 11 kW | 15 ⁄ 11 kW |
| WZG-Wechsler | Schwenkarm | Schwenkarm | Schwenkarm | Schwenkarm | Schwenkarm |
| Anzahl WZGe | 24 | 24 | 24 | 24 | 24 |
| Gewicht | 2800 kg | 3900 kg | 4050 kg | 4270 kg | 4360 kg |
Änderungen Spezifikationen vorbehalten
Standard Ausrüstung
Milltronics 9000-DGI CNC
15" Farb-LCD Touch Screen Monitor
120 GB Solid State Festplatte
4 GB RAM Speicher
Zwei USB Ports
Produktivitätssoftware ChipBoss, DSA, MSV, 9000-DGI Desktop
Benutzerdefinierte Anwendermakros
Vorschub und Spindeldrehzahl Potentiometer
Spindelleistungsanzeige
Schlüsselschalter zur Sperrung der EDIT Funktion
Zyklus-Ende Lampe
Zusätzliche „M“-Funktion mit CNC-Wartekanal
Starres Gewindebohren
Spindel-Orientierung
Arbeitsraumleuchte
Spindel mit 10,000 Upm
Big Plus® Spindel
15 ⁄ 11 kW Spindelmotor
Hochpräzisions-Spindellagerung in Spindelhülse
24-fach Werkzeugwechsler mit Schwenkarm
Bett in einem Stück aus Meehanite-Guss
Geschliffener Tisch
30 ⁄ 35 mm Linearführungen in X,Y ⁄ Z Achsen
32 ⁄ 40 mm vorgespannte Kugelrollspindeln in X,Y ⁄ Z Achsen
Kugelrollspindeln beidseitig gelagert
Eilgang 24 m⁄min
Passende AC Servo Regler in allen Achsen
Automatisch dosierte Schmierung der Führungen und Spindeln
Teleskop-Führungsbahnabdeckung aus Metall
Vollverkleidung des Arbeitsraumes mit Seitentüren
Kühlmitteleinrichtung
Schnecken-Späneförderer
Luftpistole und Spänespülpistole
Bedienanleitung, Teileliste und Elektropläne
Bedienerhandbuch und Wartungsanleitung
Einbau-Transformator für Europäische Stromnetze
Kranhebevorrichtung
CE Standard
Lieferbare Optionen
| Kühlung durch die Spindel 20 bar |
| Sprühnebeleinrichtung programmierbar |
| Luftdüse programmierbar ( STD bei IL und XP Serie ) |
| Vorbereitung 4te ⁄ 5te Achse mit Motor und Regler |

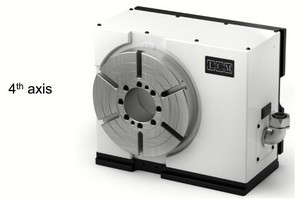

| Rundtisch 160 - 200 - 250 mm komplett mit Motor und Regler |
 |
| Reitstock für RT 160 - 200 - 250 mm |

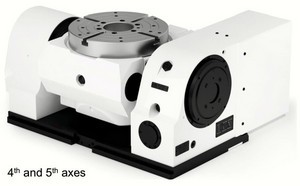

| Rundtische 4te und 5te Achse: 5AX LCM-BSC-200 komplett mit Regler, Motoren und Kabeln |
 |
| Renishaw OMI-2T ⁄ OMP40-2 Werkstück Offset Tastsystem mit Macros |
| Renishaw OMI-2T mit OTS Werkzeuglängen Kontakt-Tastsystem mit Macros |
| Renishaw NC4-F300 Laser Tool Setter |
| Werkzeugsystem DIN ⁄ CT |
| Mehrpreis für Ketten-Späneförderer ( STD bei IL und XP Serie ) |
| Externe Tastatur ( an USB Anschluss ) |
| Elektronischer Spindelkühler |
| zusätzliche Arbeitsleuchte ( STD bei IL und XP Serie ) |
| zusätzliche "M" Funktionen - Block mit 4 |
